真空系統控制原理:
1)利用一個真空開關把真空度傳回PLC控制每臺泵的運轉,首先設定真空系統的上下限值(比如上限值設定為-0。09MPa,下限值設定為-0。08MPa),啟動系統后,其中一臺真空泵開始工作,直到真空罐內真空度高于上限值-0。09MPa,此時備用真空泵自動停止運行,真空罐內真空由真空止回閥自動截止,如因工作需求(或者工作中的泵突然損壞等)真空罐內真空度降至低于下限值-0。08MPa時,另一臺真空泵自動啟動直到真空罐內真空度抽到上限值超過一定時間,而單臺真空泵不能將罐內真空度抽至下限以上時,另一臺真空泵將自動啟動,直至超過上限。
2)該裝置自第一次啟動后,全部運行過程可以實現全自動控制。其工作中,真空系統內各處的真空度始終在其允許范圍內上下波動,其波動范圍可根據用戶要求進行調整。第一臺啟動達不到真空時第二臺啟動至達到設定的真空值當達到后第一臺停再第二臺停循環工作,該裝置在無人操作情況下對系統進行自動控制,在停電時可自動封閉真空系統。同時控制箱可以保護真空泵馬達過載及短路。
3)當生產線不生產時,真空泵不會啟動。最大程度達到節能降耗的效果。
4)PLC控制客戶可以選擇可輸出真空值、警報訊號、運轉狀況訊號之通信輸出接點,所有之信號根據客戶使用要求可以轉為RS485接點,以供業主監控系統連接。
中央真空系統詳情說明:
通過中央真空系統設計,在單獨的生產機器上,較多的單泵被幾個較大的真空泵所代替。配置自動化變頻控制系統,通過儲氣罐主管支管連接到生產機器上。真空的供給完全按照生產的需求全自動運行,這意味著節省能源。員工工作區的噪音水平大大降低。
中央真空系統組成:

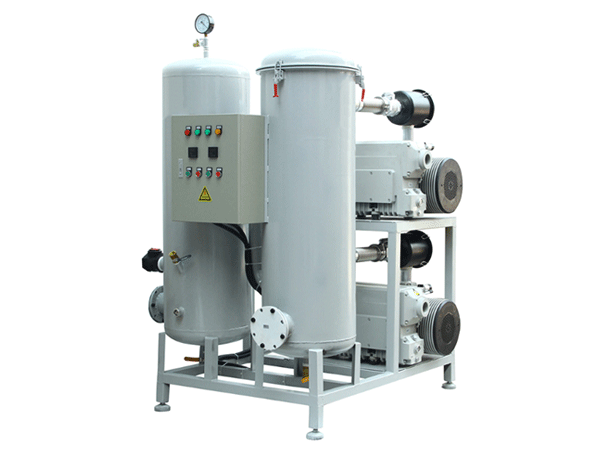

真空泵+控制系統+儲氣罐+管路安裝
中央真空系統的優勢
1、生產區無熱、噪音排放
在生產設施中,工作場所正受到越來越嚴格的噪音和散熱規定。在集中氣動系統中,不再需要單獨的真空泵和壓縮機。雇員受到最低程度的熱量、噪音和油霧。
2、空調系統的低能耗要求
消除許多分散的泵導致對熱量的顯著減少。因此,空調系統承受較低的負荷,消耗更少的能量。通過在生產區排出排氣口(及伴隨的油霧),使生產區空氣質量大大改善。
中央系統使用PLC控制器控制??刂破鞅O(jiān)視和控制不同的壓力或真空度。
3、中央智能化控制
在集中中央真空系統,您可以遠程監控正在運行的真空系統上任何一個泵。要比單個泵的去檢測維護簡單方便的多。節約維護檢測人員。
4、較低的維護要求
沒有集中供氣系統的工廠通常有多個真空泵和多個生產廠家的壓縮機。許多不同的更換和磨損部件需要每個單獨的系統導致大幅增加物流,并成為昂貴的維修成本。一般來說,真空泵和壓縮機在集中氣動系統是低維護和利用許多相同的部件和材料。這將所需零件的范圍限制到絕對最小值。
中央氣動系統工程計劃:
1、初步階段
我們從詳細分析當前的系統(安裝單泵、生產機器或先前安裝的中央真空系統)就所需的流量、壓真空度要求和管路大小。
我們還就可能的系統解決方案與客戶項目主管進行初步討論。您的系統是根據我們目前安裝所需真空泵設備或?qū)⒁惭b的生產機器的消費需求計算的。此外,我們根據使用系數(取決于機器類型和負荷系數)計算整個生產成本。
2、規劃階段
我們根據給定的規格和技術要求,配置和計算所需的泵、控制器、機器連接器以及泵房通風設備。主要連接管道設計與計算。
3、招投標階段
在投標階段,我們將為您提供完整的項目詳細報價:
*真空泵
*管道配件
*電氣控制
*機器連接
*管道安裝(根據客戶要求)
*電氣安裝(根據客戶要求)
*泵房通風系統
4、項目階段
我們根據事先雙方確認設計施工圖紙開始工作,我們安裝真空泵,管道、和機器電氣連接器等。如果客戶自己安裝,我們提供相應的技術支持。
5、調試
*安裝完工后的檢查
*真空泵開機的調試
*調試PLC控制系統
*培訓操作人員
*培訓維修人員
*移交完整的文檔
*調試協議的生成
6、售后服務
*保證從制造商直接提供修理和備件
*日常的保養計劃,例行的巡檢工作,專人對接售后服務
我們通過安裝一個集中的真空系統把你的工廠從一個充滿單泵的樓層,每一個泵送出噪音和熱量,到一個更清潔、更安靜、更環保的工作場所。溫度控制環境的理想選擇。所有噪音和熱量都從工作場所移除,對工人的壓力和危害更小,并且提供了一個完整的全自動遠程協議控制系統,提供最佳的投資回報和一流的節電能力。
