一、真空系統作用

熱力發電廠汽輪機的啟動及正常運行中，需要將凝汽器和相關管路中的不凝結氣體及時抽出，以維持凝汽器的真空，改善傳熱效果，使蒸汽的更多熱焓轉變成機械能，從而達到提高汽輪機設備的熱經濟性。因此，由抽氣器、汽水管道和閥門等組成的抽氣設備就成了凝汽設備中必不可少的一個重要組成部分。

二、真空泵分類

按不同結構可分成如下幾種類型

（1）、射水抽氣器

（2）、水環真空泵

（3）、羅茨泵：羅茨泵是一種無內壓縮的真空泵，通常壓縮比很低。

（4）、旋片式真空泵：旋片式真空泵(簡稱旋片泵)是一種油封式機械真空泵。其工作壓強范圍為101325~1.33×10-2(Pa)屬于低真空泵。它可以單獨使用，也可以作為其它高真空泵或超高真空泵的前級泵。它已廣泛地應用于冶金、機械、軍工、電子、化工、輕工、石油及醫藥等生產和科研部門。

電廠中采用的一般是射水抽氣器和水環真空泵。較早的機組上多采用射水抽氣器，但由于水環真空泵具有結構簡單，制造精度要求不高，容易加工，操作簡單，維修方便等優點，在300MW以上的大機組中，已經被水環式真空泵所取代。

三、水環真空泵簡介

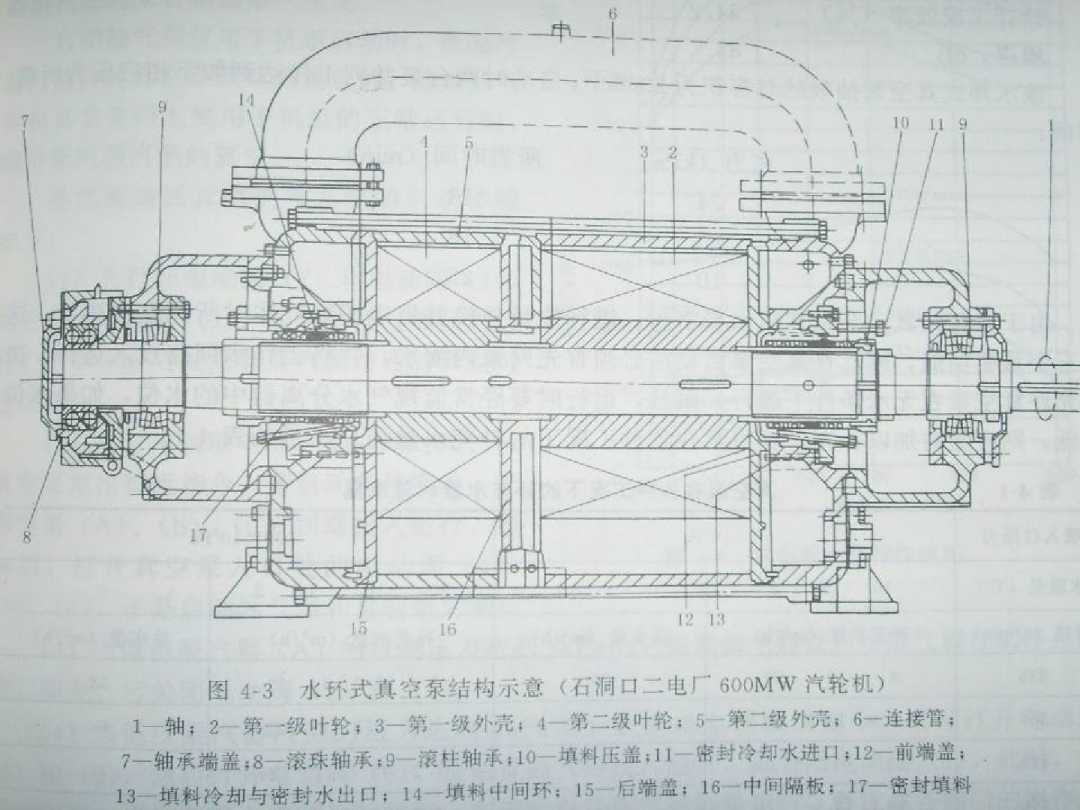

1、水環真空泵是液環式真空泵中常見的一種。液環式真空泵是帶有多葉片的轉子心裝在泵殼內。當它旋轉時，把液體拋向泵殼并形成與泵殼同心的液環，液環同轉子葉片形成了容積周期變化的旋轉變?nèi)菡婵毡?/span>。當工作液體為水時，稱水環真空泵。

2、水環真空泵主要用于粗真空、抽氣量大的工藝過程中。在化工、石油、輕工、醫藥及食品工業中得到了廣泛地應用，如真空過濾、真空送料、真空濃縮、真空脫氣等。

四、水環真空泵的工作原理

1、水環真空泵(簡稱水環泵)是一種粗真空泵，它所能獲得的限真空為2000～4000Pa，串聯大氣噴射器可達270~670Pa。水環泵也可用作壓縮機，稱為水環式壓縮機，是屬于低壓的壓縮機，其壓力范圍為1～2×105Pa表壓力。

2、水環泵初用作自吸水泵，而后逐漸用于石油、化工、機械、礦山、輕工、醫藥及食品等許多工業部門。在工業生產的許多工藝過程中，如真空過濾、真空引水、真空送料、真空蒸發、真空濃縮、真空回潮和真空脫氣等，水環泵得到廣泛的應用。由于真空應用技術的飛躍發展，水環泵在粗真空獲得方面一直被人們所重視。由于水環泵中氣體壓縮是等溫的，故可抽除易燃、易爆的氣體，此外還可抽除含塵、含水的氣體，因此，水環泵應用日益增多。

3、水環泵是靠泵腔容積的變化來實現吸氣、壓縮和排氣的，因此它屬于變?nèi)菔秸婵毡谩?/span>

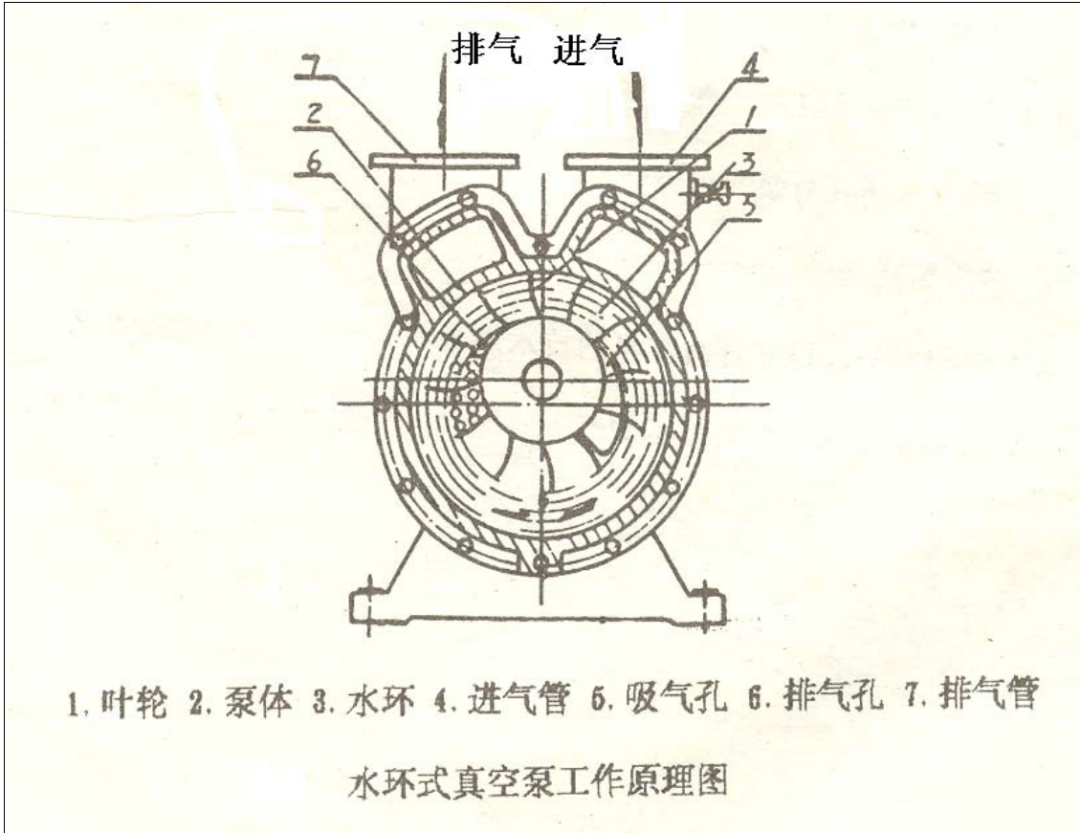

如上圖所示，葉輪 1，偏心地裝在泵體 2 內，起動前，向泵內注入一定高度的水，因此當葉輪旋轉時，水受離心力的作用而在泵體壁上形成一旋轉水環 3，水環上部內表面與輪轂相切，沿箭頭方向旋轉，在前半轉的過程中，水環內表面逐漸與輪轂脫離，因此在葉輪葉片間形成真空狀態的空間并逐漸擴大，這樣就在吸氣口吸入空氣，在后半轉的過程中，水環的內表面逐漸與輪轂靠近，葉片間的空間容積逐漸縮小，葉片間的空氣因此被壓縮而排出。如此，葉輪每轉動一周，葉片間的空間容積改變一次，每個葉片間的水好像活塞一樣往復一次，泵就連續不斷地抽吸和排出氣體。

4、水環泵和其它類型的機械真空泵相比有如下優點：

（1）、結構簡單，制造精度要求不高，容易加工。

（2）、結構緊湊，泵的轉數較高，一般可與電動機直聯，無須減速裝置。故用小的結構尺寸，可以獲得大的排氣量，占地面積也小。

（3）、壓縮氣體基本上是等溫的，即壓縮氣體過程溫度變化很小。

（4）、由于泵腔內沒有金屬磨擦表面，無須對泵內進行潤滑，而且磨損很小。轉動件和固定件之間的密封可直接由水封來完成。

（5）、吸氣均勻，工作平穩可靠，操作簡單，維修方便。

5、水環泵也有其缺點：

（1）、效率低，一般在30%左右，較好的可達50%。

（2）、真空度低，這不僅是因?yàn)槭艿浇Y(jié)構上的限制，更重要的是受工作液飽和蒸氣壓的限制。用水作工作液，限壓強只能達到2000~4000Pa。用油作工作液，可達130Pa。

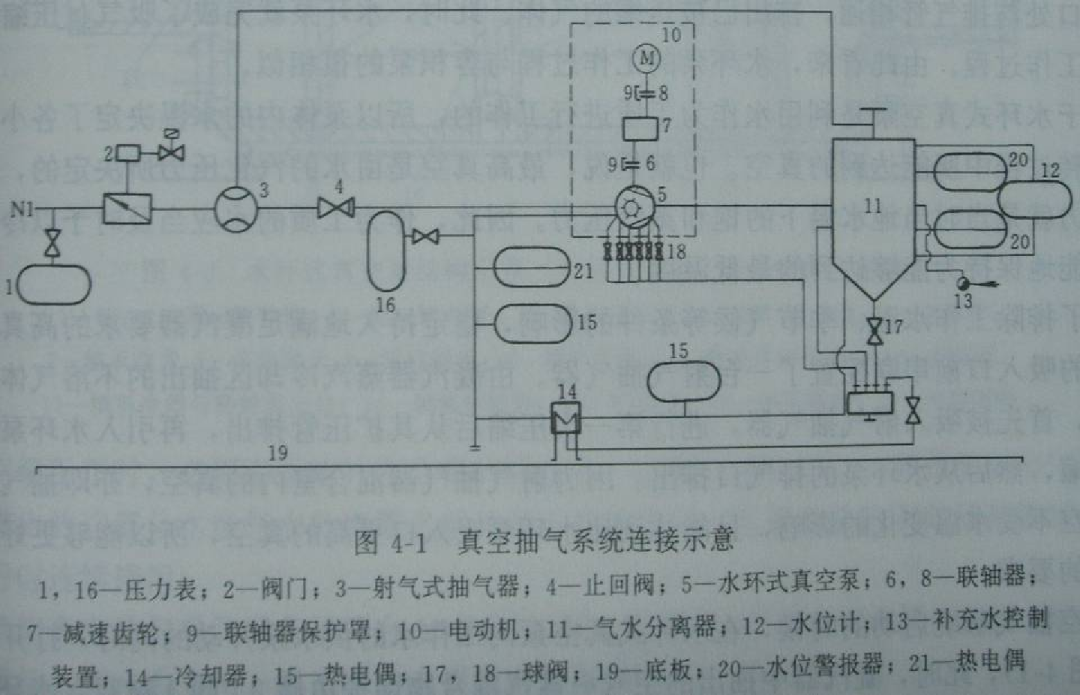

6、由于水環泵中氣體壓縮是等溫的，故可以抽除易燃、易爆的氣體。由于沒有排氣閥及摩擦表面，故可以抽除帶塵埃的氣體、可凝性氣體和氣水混合物。有了這些突出的特點，盡管它效率低，仍然得到了廣泛的應用。下圖為真空抽氣系統的連接示意圖。

根據上圖 ，汽輪機凝汽器的抽汽總管從圖示N1接入系統，經閥門2和射氣抽氣器3及止回閥4進入真空泵5。氣體在水環真空泵內經一級和二級壓縮、升高壓力，與部分密封水一起進入氣水分離器11。在分離器噴嘴中，水與氣體分離，大部分氣體經上部的排氣管排至大氣，小部分進入射氣抽氣器的噴嘴，并被壓送至真空泵入口；有分離器分離出來的水從下部管道引出，送至冷卻器14，冷卻后又回到真空泵循環使用。

7、真空泵冷卻水：冷卻水源一路閉冷水，一路凝補水。

真空泵的工作水用閉冷水作冷卻水，經過冷卻后的工作水溫度小于 40 度，如果工作水溫度太高會引起真空泵內工作水的汽化從而導致真空泵產生汽蝕。

8、真空泵補充水：凝結雜用水，壓力2.0～3.5MPa。

當汽水分離器內水位下降到一定高度，補水閥自動打開。當分離器內水位上升到一定高度補水閥自動關閉。當分離器水位超過限制水位時，溢流管開始工作，放掉多余的水。

五、設備性能

1、真空泵為水環式旋轉泵，該泵在前述的設備運行條件下，能連續自動運行，無人值班，正常運行二臺泵就能維持凝汽器真空，另一臺處于備用狀態。起動時，三臺泵并聯運行，且凝汽器抽真空至4.0KPa(a)（壓力）時的時間不超過45分鐘。

2、二臺真空泵運行時，能滿足汽輪機在各種運行工況下抽出凝汽器內的空氣及不凝結氣體的需要。

3 、真空泵在考核工況下運行時，應使其運行效率處于率點，且抽吸性能（空氣量、真空度、效率等）均予以保證。

4 、設備具有抵抗水擊而不產生有害影響的能力。

5  、真空泵在設計時已充分考慮到了真空泵在各種條件下的抽氣能力，能完全滿足機組要求的各種工況，真空泵入口不需設置冷卻噴嘴。

6 、真空泵入口口設置逆止閥，防止設備停運或故障時大氣倒入凝汽器而破壞真空。

六、真空泵的運行

1、系統的聯鎖及保護

（1）、當運行泵進氣控制閥前真空壓力開關動作（>？KPa，規程規定），備用真空泵自啟；

（2）、當運行泵進氣控制閥前真空壓力開關動作（<？KPa，規程規定），備用真空泵自停；

（3）、汽水分離器水位達低限時，自動開啟補水電磁閥；

（4）、汽水分離器水位達高限時，自動關閉補水電磁閥。

2、系統啟動前檢查

（1）、確認開式循環冷卻水系統、凝結水系統、（軸封系統投入正常）；

（2）、影響建立真空的所有系統檢查正常；

（3）、確認真空泵電機絕緣合格后送電，送上就地柜控制電源；

（4）、確認真空泵氣水分離器液位正常，干擾信號已復歸，就地盤遙控/就地控制開關切“遙控”位置；

（5）、確認系統各手動閥均處于啟動前的狀態；

（6）、確認凝汽器真空泵入口電動隔離閥已開啟；

（7）、確認系統各熱工表計均已投入正常；

（8）、確認真空泵熱交換器已投入，真空泵氣水分離器水位自動控制正常。

3、系統啟動

（1）、確認真空泵表計、凝汽器真空變送器投入正常；

（2）、啟動一臺真空泵，真空泵進口氣動閥應自動開啟；

（3）、現場檢查真空泵的聲音、振動、溫度等正常，并記錄其電流；

（4）、檢查真空泵氣水分離器水位正常；

（5）、檢查其它真空泵正常后投“自動”備用，運行泵投手動。

4、系統停止

（1）、真空系統停運應具備以下條件：

（a）、汽機轉速到零；

（b）、凝結水泵小循環，凝結水精處理已退出運行；

（c）、汽機排汽溫度<47℃。

（2）、破壞真空：

（a）、停止真空泵運行，開啟真空破壞閥破壞真空；

（b）、在機組緊急停運時，應迅速破壞真空縮短停機惰走時間。

（c）、機組運行中，停止運行真空泵應檢查并確認真空泵進口氣動閥關閉、凝汽器真空正常，若停運真空泵需檢修，做好相應的隔離措施。

5、運行監視與維護:

（1）、檢查真空泵振動正常，無磨擦、無異音、電機電流正常；

（2）、監視真空泵汽水分離器水位正常，冷卻器工作正常；

（3）、監視凝汽器真空正常，檢查凝汽器真空破壞閥水封水位正常。

6、系統故障處理：凝汽器真空下降

（1）、現象：

（a）、CRT、就地各凝汽器真空指示下降；

（a）、排汽溫度升高，凝結水溫度升高；

（a）、機組在同一負荷下，蒸汽流量增加，調節級壓力升高；

（a）、真空降至－84.5KPa，報警發出。

（2）、可能原因：

（a）、循環水泵工作失?；蛱l，循泵出口碟閥開度減小或全關，凝汽器循環水進、出水閥被誤關等致使循環水量減少或中斷；

（b）、凝汽器不銹鋼管臟污；

（c）、機械真空泵工作不正常或跳閘；

（d）、真空破壞閥誤開或未關嚴，真空系統管道和其它設備系統損壞或泄漏，真空系統閥門外漏故障；

（e）、軸封供汽壓力明顯降低，軸加水位及負壓異常；

（f）、凝汽器熱井水位過高；

（g）、小機真空系統泄漏；

（h）、大小機低壓缸防爆門破裂。

（3）、事故處理:

（a）、發現凝汽器真空下降，應迅速核對各真空表指示，對比排汽溫度上升情況，確準真空下降。

（b）、對循環水系統進行下列檢查：

（b1）、循環水壓力是否正常，若壓力低檢查循環水系統是否泄漏和堵塞；

（b2）、檢查循泵入口水位是否正常，若水位低應及時啟動旋轉濾網；

（b3）、檢查循環水溫度是否升高；

（b4）、若凝汽器進水壓力增大，出口水溫升高，則管系臟污，此時應對凝器進行反沖洗；

（b5）、檢查循環水泵運行是否正常，否則啟動備用泵。

（b6）、對真空系統進行下列檢查并做相應的隔離處理：

（c）、真空泵工作是否正常；

（c1）、真空系統是否有泄漏點；

（c2）、檢查真空系統管道及低加連續放氣管道是否損壞；

（c3）、真空破壞門是否嚴密關閉，密封水是否正常。

（d）、軸封供汽壓力是否正常；檢查軸封進汽閥、分流閥、泄載閥是否正常，軸加水封是否正常，軸加風機故障或軸加負壓低，可啟動備用風機；

（e）、檢查小機排汽系統是否正常，必要時可啟動電泵，停小機，關閉排汽蝶閥。

（f）、檢查凝泵密封水是否正常，凝泵是否漏空；凝汽器水位是否過高。

（h）、凝器真空下降至-84.5KPa，備用真空泵自啟，否則手動投入，真空如繼續下降，應開始減負荷；真空下降至-84KPa，減負荷至零；若真空降至-79.7KPa，跳機保護應動作，否則，手動打閘停機。

（i）、真空下降過程中，應密切注意低壓缸排汽溫度，當排汽溫度升高到？？℃時，低缸噴水開始投入；到？？℃，噴水閥全開，繼續上升到？？℃時，跳機保護動作停機(按規程規定的溫度處置）。

 （j）、真空降到-30KPa，小機跳閘，否則手動停機。
